Grafische Elemente

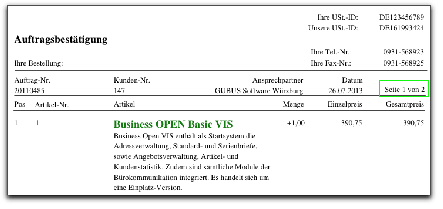

PagePro ermöglicht den Einsatz grafischer Elemente zur Gestaltung Ihres Report-Layouts. Im Einzelnen sind das Linie, Rechteck und Kreis. Jedes Grafikelement ist durch ein eigenens Icon auf der Werkzeugleiste vertreten, welches Sie jeweils durch Anklicken aktivieren.

Mithilfe des Linien-Tools können Sie im Layout horizontale, vertikale oder diagonale Linien ziehen:

Die Fläche die eine Diagonale durch Ihren Verlauf auf einer x- und y-Achse einnimmt, ist durch eine graue Linie umrissen.

Einstellungen:

Linie

Wenn Sie eine in den Report eingefügte Linie durch Anklicken markieren, erscheinen am rechten Rand des PagePro-Editors die spezifischen Einstellungsoptionen für Linien:

Linienstärke

Linienfarbe

Deckkraft

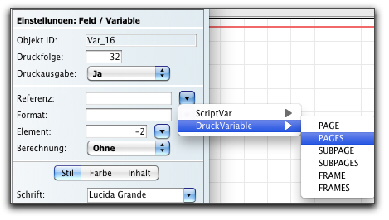

Bestimmen Sie die Linienstärke und Linienfarbe sowie die Deckkraft der Farbe nach Wunsch. Gehen Sie dabei vor wie weiter oben für den Karteireiter Farbe in den Feld-/Variableneinstellungen beschrieben.

Punkt 1 x

Punkt 1 y

Punkt 2 x

Punkt 2 y

Die Koordinaten in den Feldern Punkt 1 x und Punkt 2 x geben die Position des Linenanfangs und -endes auf der Horizontalen ausgehend vom linken Seitenrand in der Maßeinheit Punkt an.

Demgegenüber benennen die Werte in den Feldern Punkt 1 y und Punkt 2 y die Position von Linienanfang und -ende auf der Vertikalen ausgehend vom oberen Bereichsrand.

Durch manuelles Editieren der Koordinaten können Sie eine Linie zum einen genauer platzieren, zum anderen auch begradigen, wenn z.B. Punkt 1 x und Punkt 2 x einer horizontalen Linie um 1 oder 2 Punkt voneinander abweichen.

Sichtbar

Gesperrt

Nicht verschieben

Unten ausrichten

Wie andere Report-Objekte können auch Grafikelemente als im Layout sichtbar oder gesperrt sowie als nicht verschiebbar im Druck und am unteren Bereichsrand ausgerichtet gekennzeichnet werden.

Wenn Sie das Rechteck-Werkzeug auswählen, können Sie im Layout hoch- und querformatige Rechtecke oder Quadrate aufziehen:

Die Rechtecke (wie auch Linien und Kreise) können sich überlagern, wobei Sie mit den Druckreihenfolge -Buttons (siehe links) festlegen, welches Objekt vorne und welches hinten liegt.

Einstellungen:

Rechteck

Die Einstellungsoptionen für Rechtecke sind umfangreicher als diejenigen für einfache Linien:

Rahmenstärke

Rahmentyp

Rahmenfarbe

Deckkraft

Zusätzlich zu Rahmenstärke, Rahmenfarbe und der Deckkraft der Farbe können Sie den Rahmentyp des Rechtecks bestimmen. Klicken Sie in das Feld Rahmentyp und wählen Sie aus dem sich öffnenden Popup-Menü den gewünschten Typ aus:

Füllung

Darüberhinaus können Sie durch Anklicken der gleichnamigen Checkbox eine Füllung des Rechtecks oder Quadrats bewirken.

Füllfarbe

Deckkraft

Bestimmen Sie die Farbe der Füllung und deren Deckkraft.

Nachfolgendes Foto zeigt ein dreiseitig schwarz gerahmtes Querrechteck mit gelber Füllfarbe in 50 % Deckkraft:

Position links

Position oben

Die Felder Position links und Position oben geben den aktuellen Abstand der linken Rechteckseite vom linken Seitenrand sowie den Abstand der oberen Rechteckseite vom oberen Bereichsrand in der Maßeinheit Punkt an.

Breite

Höhe

In den beiden Feldern darunter können Sie die aktuelle Breite und Höhe des Rechtecks ebenfalls in Punkt ablesen.

Die vier genannten Koordinatenfelder können Sie bei Bedarf durch manuelle Eingabe editieren.

Spalten

Reihen

Sie können in PagePro sogar ein in Spalten und Reihen unterteiltes Rechteck in der Art eines Tabellenrasters erstellen. Geben Sie zu diesem Zweck die gewünschte Anzahl von Spalten und Reihen in die dafür vorgesehenen Felder ein:

Die restlichen fünf Optionen der Rechteck-Einstellungen zur Sichtbarkeit im Layout und Positionierung im Druck entsprechen den oben für Linien geschilderten.

Mithilfe des Kreis-Werkzeugs lassen sich Ovale und Kreise in das Report-Layout einfügen:

Einstellungen:

Kreis

Die Einstellungsmöglichkeiten für Kreise entsprechen bis auf den Rahmentyp und die Spalten/Reihen denen für Rechtecke:
