4D Chart

Das Modul zur Grafikerstellung 4D Chart ist in Business OPEN integriert. Es ist über den Diagramm-Assistenten innerhalb des Druck-Dialogs von Business OPEN in jeder Datei zugänglich. Sinnvolle Anwendungen von 4D Chart ergeben sich jedoch vor allem in den Statistikdateien.

Datensätze

selektieren

4D Chart arbeitet immer mit der vorhandenen Auswahl von Datensätzen in einer Datei.

Selektieren Sie daher zunächst in einer der Statistikdateien diejenigen Datensätze, deren Werte Sie grafisch darstellen möchten.

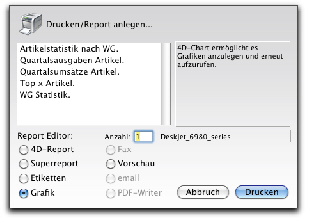

Rufen Sie anschließend durch Klicken auf das Drucker-Symbol der Palette den Drucken/Report anlegen-Dialog auf:

Markieren Sie hier den Radiobutton " Grafik " und bestätigen Sie " Drucken ".

Diagramm-

Assistenten

Sie gelangen in den Diagramm-Assistenten von Business OPEN. Dieser umfasst zwei Bildschirmseiten, die durch Klicken auf den Button "Nächster" bzw. "Zurück" am unteren Bildrand wechselseitig angesteuert werden können.

Diagrammtyp

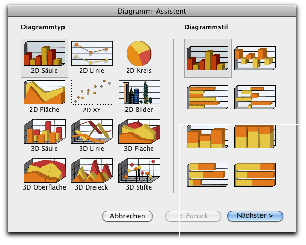

Im Eingangsbildschirm des Diagramm-Assistenten wählen Sie zunächst den Typ Ihrer Grafik aus. Die zwölf rechteckigen Icons der linken Bildschirmseite zeigen die wählbaren 2D und 3D Grafiktypen (Säule, Linie, Torte etc.).

Durch Klicken auf eine der Schaltflächen markieren Sie den gewünschten Typ:

Diagrammstil

Auf der rechten Bildschirmseite können Sie für den ausgewählten Diagrammtyp noch eine stilistische Unterart definieren. Die Anzahl wählbarer Stile hängt vom zuvor definierten Diagrammtyp ab. Die Option Diagrammstil können Sie jedoch auch übergehen.

Datenauswahl

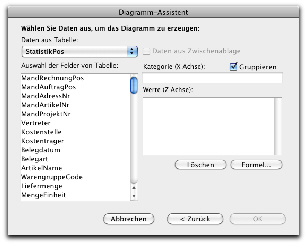

Wichtig ist dagegen die Auswahl der darzustellenden Werte ohne die 4D Chart keine Grafik erzeugen kann. Begeben Sie sich zu diesem Zweck auf die nächste Bildschirmseite:
