Bilder

SuperReport Pro erlaubt das Einbinden von Bildern wie z.B. Firmenlogos in den Report. SuperReport Pro unterstützt hierbei verschiedenste Grafikformate. Auch das Einfügen von PDF-Dateien (Stichwort Wasserzeichen) ist möglich. Experimentieren Sie ruhig mit verschiedenen Grafikformaten!

Um eine Grafik in einen Bericht einzubinden, wählen Sie zunächst das Bild-Icon auf der Werkzeugleiste aus und ziehen Sie ein Rechteck an der gewünschten Stelle im Formular auf. Nach dem Loslassen der Maus erscheint sofort der Dialog Bildeigenschaften in welchem Sie die Grafik einfügen und formatieren können.

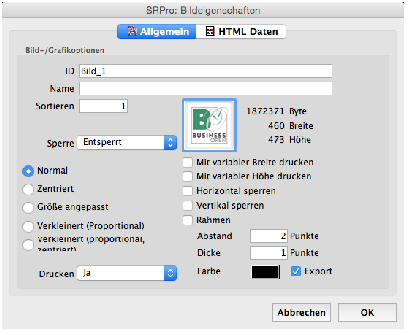

Bildeigenschaften:

Einfügen mit "copy and paste"

Öffnen und kopieren Sie das Bild zunächst in seiner Ausgangsanwendung oder in einem Grafikprogramm. Klicken Sie anschließend in die quadratische graue Fläche im Bilder-Dialog und fügen Sie die Grafik über den Tastaturbefehl Apfel/Strg-V ein:

Formatieren

Möglicherweise sehen Sie zunächst nur einen Ausschnitt des Bildes in der Einfügefläche und Sie müssen die Grafik erst für den im Formular vorgegebenen Umriss formatieren

Folgende Format-Optionen stehen zur Verfügung:

Normal

Bei Verkleinerungen werden hierbei u.U. der rechte und der untere Seitenrand beschnitten

Zentriert (Centered)

Alle Seitenränder könnten abgeschnitten werden.

Größe angepasst

(Scaled To Fit)

Das Bild wird in die verkleinerte Fläche skaliert

Verkleinert (Proportional) Scaled (Proportional)

Das Bild wird proportional verkleinert

Verkleinert (proportional, zentriert)

Scaled (Proportional, Centered)

Das Bild wird proportional verkleinert und zentriert

Formatierungsbeispiele:

Originalgrafik

nach Verkleinerung

Mit variabler Breite/Höhe drucken

Wenn Sie z.B. eine Variable im Report mit immer wieder neuen Bildern beladen (s.u.), können Sie die Bildvariable als mit variabler Breite bzw. Höhe zu drucken kennzeichen, um unterschiedlichen Bildgrößen gerecht zu werden.

Hinweis:

Im Rahmen des Zusatzmoduls Business OPEN Bildverwaltung bietet BO eine Prozedur an, die es ermöglicht, innerhalb einer SRP-Variablen wechselnde Bildinhalte aus der Datenbank zu holen und zu drucken. Die Funktion wird z.B. benötigt zum Druck bebilderter Artikel-(Preis-)listen, illustrierter Belegformulare etc.

Horizontal/Vertikal sperren

Damit eine Grafik innerhalb eines Berichts nicht von dynamischen Objekten tangiert wird, empfiehlt es sich, das Bild durch Auswahl der Optionen Horizontal sperren/Vertikal sperren auf dem Report fest zu "verankern".

Rahmen

Seit der Version SRP 3.x ist es möglich, ein Bild mit einem Rahmen zu versehen sowie dessen Abstand Dicke und Farbe zu bestimmen.
